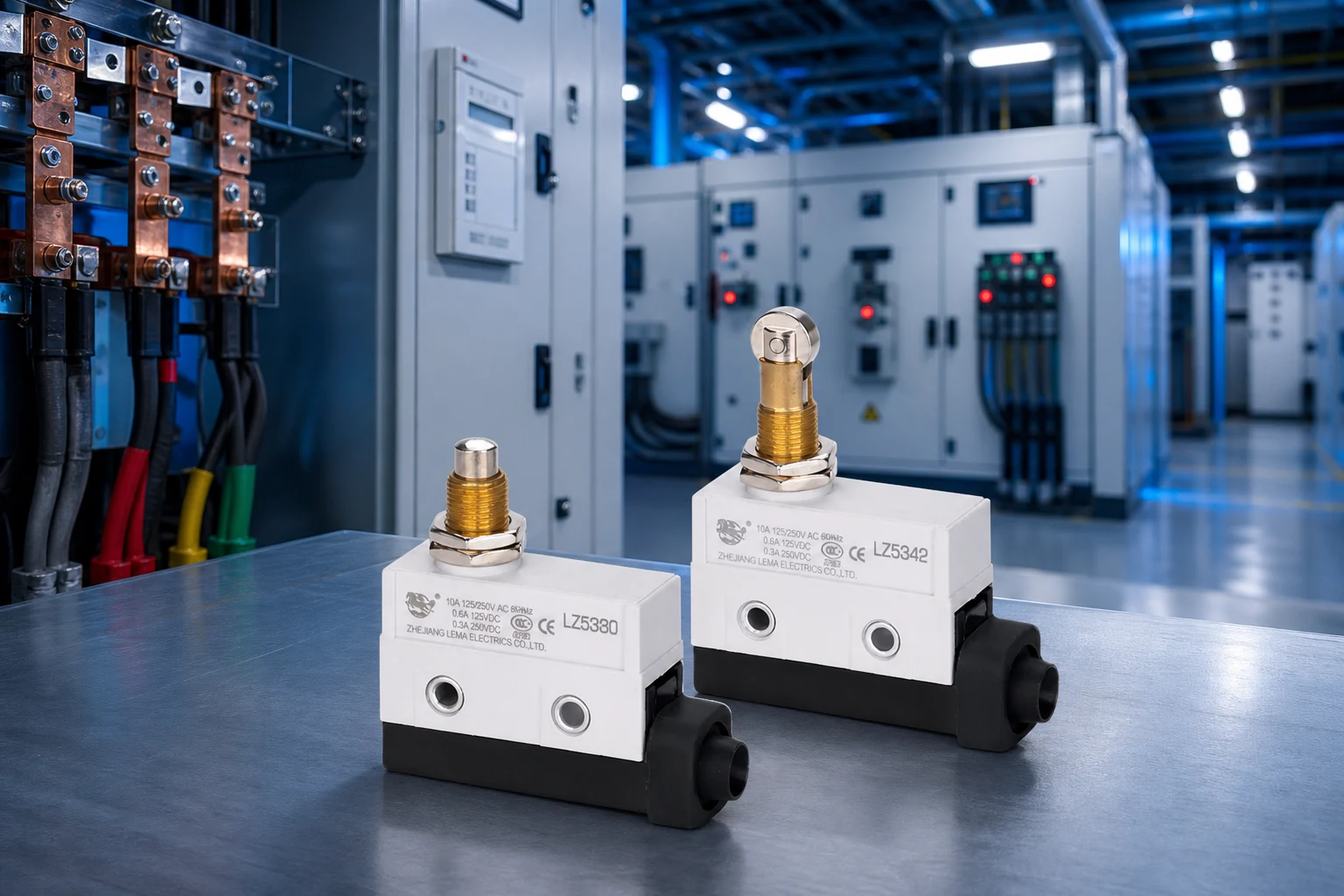

Ein Hubendschalter erkennt, wenn sich Hebezeug an eine definierte Fahrbegrenzung annähert, und sendet ein Signal an die Hubwerkssteuerung. Die obere Wegbegrenzung trägt dazu bei, zu verhindern, dass die Hakenflasche oder das Lastaufnahmemittel in einen unsicheren mechanischen Zustand gerät, aber der Schalter allein garantiert keinen sicheren Stopp. Das Gesamtergebnis hängt von der Erfassungsmethode, der Anordnung der Betätigungseinrichtung, der Steuerungslogik, der Schütz- oder Antriebsreaktion, dem Bremszustand, dem Bremsweg, der Prüfung und den geltenden Kran- oder Hebezeugvorschriften ab. Betriebliche und finale Notendschalter können unterschiedliche Funktionen haben. Die Auswahl muss daher mit der Hebezeugkonstruktion und der Risikobeurteilung beginnen, nicht mit einem Schalterbild oder einem allgemeinen Nennstrom.
Betriebs-Grenzwertermittlung versus Endschalter-Überfahrschutz
Eine betriebliche Obergrenze stoppt normalerweise die routinemäßige Aufwärtsfahrt, bevor der Mechanismus in den finalen unzulässigen Bereich gelangt. Ein separater Endschalter, sofern dies durch die Konstruktion der Ausrüstung oder geltende Vorschriften vorgeschrieben ist, bietet eine weitere Sicherheitsebene, falls die normale Fahrsteuerung versagt oder umgangen wird. Diese Funktionen sollten nicht leichtfertig in einem einzigen einstellbaren Punkt zusammengelegt werden. Die Konstruktion muss festlegen, welche Bewegung unterbrochen wird, wie die Rückstellung erfolgt, ob das Absenken weiterhin möglich bleibt und welche Inspektion nach dem Ansprechen eines Endschalters erforderlich ist.
Der Anhalteweg ist entscheidend. Die Unterflasche bewegt sich während der Erkennung, der Steuerungsauswertung, der Schütz- oder Antriebsreaktion und des Bremsens weiter. Last, Geschwindigkeit, Einscherung, Bremszustand und mechanische Elastizität beeinflussen die finale Stopposition. Stellen Sie das Schaltorgan mit einem verifizierten Sicherheitsabstand gemäß den Vorgaben des Geräteherstellers ein und testen Sie zunächst mit langsamer Geschwindigkeit, ohne sich auf eine Person zu verlassen, die in der Nähe der Gefahrenstelle steht.
Wie funktioniert der Schaltmechanismus?

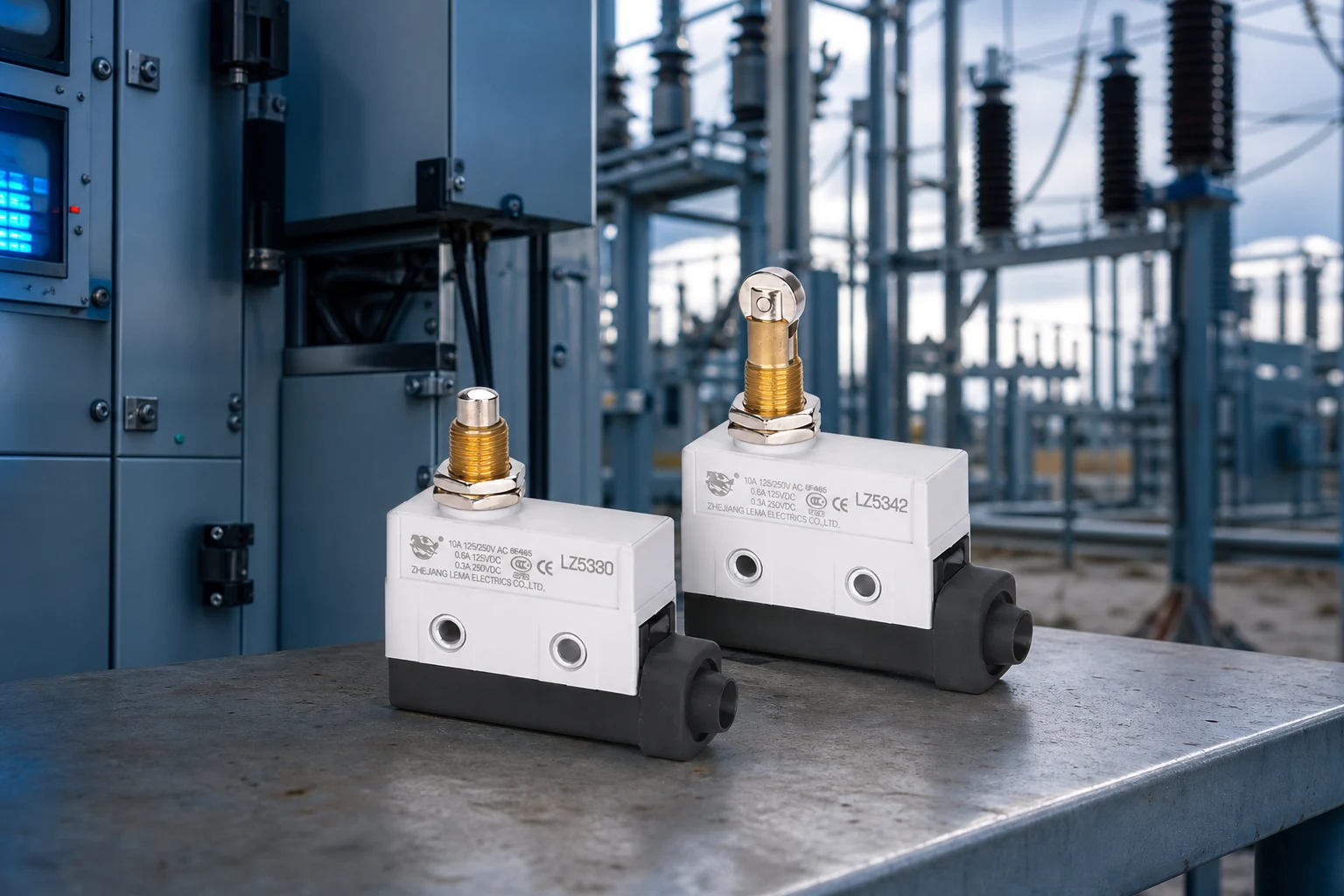

Das Zielobjekt berührt einen Stößel, Hebel, eine Rolle, Stange oder Nocken. Der mechanische Weg wird auf einen internen Schnapp- oder Schaltmechanismus übertragen, der einen oder mehreren elektrische Kontakte ändert. Der Schaltpunkt ist der Punkt, an dem der Kontakt zum ersten Mal den Zustand wechselt. Der Rückschaltpunkt ist der Punkt, an dem er in den Ursprungszustand zurückkehrt, wenn sich das Zielobjekt entfernt. Die Differenz zwischen diesen Positionen hilft, instabiles Schalten zu verhindern, muss jedoch in die Maschinentoleranzberechnung einbezogen werden.
Der Antrieb sollte sich in der von dem ausgewählten Modell unterstützten Richtung und Geschwindigkeit nähern. Ein Rollenhebel kann eine Schwenkbewegung ausgleichen, während ein direkter Stößel normalerweise eine kontrollierte axiale Bewegung erfordert. Ein langer Hebel verändert Kraft- und Hubverhältnisse. Gehen Sie niemals davon aus, dass ein an einem ähnlichen Gehäuse angebrachter Antrieb dieselbe zulässige Kraft, denselben zulässigen Winkel oder denselben Nachlauf aufweist.
Anwendungs- und Auswahltabelle
| Entwicklungseingabe | Zu klärende Frage | Beweis |
|---|---|---|
| Oberer Endpunkt | Wo muss das normale Heben aufhören? | Hubwerkzeichnung und gemessener Bremsweg |
| Endgültiges Limit | Ist eine separate Überhubfunktion erforderlich? | Risikobeurteilung und anwendbare Anforderungen |
| Rücksetzverhalten | Kann ein Absenken nach einem Betrieb an der Obergrenze erfolgen? | Genehmigter Kontrollbericht |
| Betätigung | Wie betätigt der Block, das Seil oder der Mechanismus den Schalter? | Geometrie-, Reise- und Verschleißbericht |
| Inspektion | Wie oft und wie wird die Funktion überprüft? | Herstellerverfahren und Wartungsprotokoll |
Diese Entscheidungstabelle ist qualitativ, da Betriebsgrenzen aus der genauen Modellzeichnung und der Gerätedokumentation stammen müssen. Lehnen Sie jedes vorgeschlagene Bauteil ab, dessen Stellantrieb, Kontaktanordnung, Umweltgrenze oder Maßschnittstelle unklar bleibt.
Schaltpunkt, Rückschaltpunkt und Nachlaufweg
Beginnen Sie mit den frühesten und spätesten vom Gerät zugelassenen Zielpositionen. Addieren Sie Zielabweichung, Halterungstoleranz, Stellantriebsabweichung, strukturelle Durchbiegung, Verschleiß und Anhalteweg. Der Schalter muss vor dem unzulässigen Zustand schalten und gleichzeitig genügend zusätzlichen Weg für eine zuverlässige Betätigung behalten. In der entgegengesetzten Richtung muss er mit ausreichendem Abstand auslösen, anstatt am Übergangspunkt zu verweilen.
Testen Sie langsame und normale Ansätze, da dynamische Durchbiegung und Anhalteweg das Ergebnis verändern können. Verwenden Sie den Weichkörper nicht als Zielstopp. Wenn sich der Mechanismus nach dem Kontakt weiterbewegen kann, sorgen Sie für einen kontrollierten Nachlauf und einen separaten Stopp, der dem Gerätedesign entspricht.
Kontaktschaltkreis und elektrische Last
Viele industrielle Endschalter verfügen über die Anschlüsse COM, Schließer und Öffner. “Normal” bezieht sich auf den definierten unbetätigten Zustand, nicht auf den üblichen Betriebszustand der Maschine. Verfolgen Sie das Schaltbild für das genaue Bauteil und prüfen Sie die Durchgängigkeit vor dem Einschalten. Legen Sie fest, wie die Steuerung einen unterbrochenen Leiter interpretieren soll, denn ein Kabelbruch kann wie ein unbetätigter Schließer- oder ein betätigter Öffnerstromkreis wirken.
Bestätigen Sie Spannung, AC oder DC, ohmsche oder induktive Last, Einschaltstrom, Schalthäufigkeit und Eignung für Kleinzelldaten. Eine Nennstromangabe auf dem Typenschild ist nicht auf jede Last übertragbar. Verwenden Sie bei Bedarf ein Koppelrelais oder eine geeignete Eingangschaltkreistechnik und stimmen Sie die Entstörung mit dem Steuerungsexperten ab.
Montage, Ausrichtung und Umweltprüfung
Ein steifer Halter ist für eine wiederholbare Positionserfassung unerlässlich. Zeichnen Sie die Lochpositionen, die Ausrichtung, die Befestigungsteile, den Verstellbereich und die Anzugsmethode auf. Das Ziel sollte die beabsichtigte Aktuatoroberfläche ohne Seitenlast, harte Stöße oder Reibung berühren. Lassen Sie Platz für Kabelbiegungen, Verschraubungszugang, Anschlussprüfung und zukünftigen Austausch.
Beschreiben Sie Staub, Öl, Späne, Wasser, Reinigungschemikalien, Temperatur, Vibration und Witterungseinflüsse im Freien. Eine Gehäuseschutzart gilt nur unter den angegebenen Installationsbedingungen. Kabeleinführung, Gehäusedichtungen, Leitungen, Montageschäden und Wartungspraktiken beeinflussen das montierte Ergebnis. Inspizieren Sie die gesamte Installation, anstatt sich auf einen Katalogcode zu verlassen.
Installations- und Inbetriebnahmeprozess
- Befolgen Sie das Verfahren zur Kontrolle gefährlicher Energien der Anlage und stellen Sie einen sicheren Zustand sicher.
- Vergleichen Sie Modell, Stellantrieb, Klemmenplan und Zeichnungsrevision mit dem genehmigten Datensatz.
- Prüfen Sie die Halterung, das Ziel, die Befestigungselemente, die Kabeleinführung und den verfügbaren Verfahrweg.
- Montieren und richten Sie den Schalter verzerrungsfrei und ohne Stößelvorspannung über die beabsichtigte Einstellung hinaus aus.
- Die Verdrahtung mit kontrollierter Abisolierlänge, Isolationsabstand und Zugentlastung konfektionieren.
- Kontaktzustand und -übergang ohne Strom über die gesamte mechanische Bewegung prüfen.
- Überprüfen Sie die Regleranzeige und testen Sie anschließend das Maschinenverhalten bei reduzierter Geschwindigkeit und kontrolliertem Risiko.
- Erfassen Sie den akzeptierten Schaltpunkt, den Rückschaltpunkt, das Endspiel und die Prüfmethode.
Das OSHA-Leitfaden zu gefährlichen Energien erklärt die Notwendigkeit eines etablierten Energie-Kontrollprogramms bei Wartungsarbeiten. Einführung in die Maschineneinhausung der OSHA bietet Kontext für Gefahren im Zusammenhang mit beweglichen Maschinen. Für Hebezeuge überprüfen OSHA 1910.179 zusammen mit den Anweisungen des Geräteherstellers und den am Installationsort geltenden Anforderungen.
Inspektion und Fehlersuche
Bei der Inspektion sollte nicht nur geprüft werden, ob die Maschine einmal gestoppt hat. Überprüfen Sie lose Befestigungen, verbogene Hebel, abgenutzte Rollen, klammernde Kolben, gerissene Gehäuse, beschädigte Dichtungen, Kabelzug und Verschmutzung. Bewegen Sie den Mechanismus über den gesamten zulässigen Verfahrweg und bestätigen Sie sowohl die Betätigung als auch das Zurücksetzen. Vergleichen Sie die Auslöseposition mit dem dokumentierten Toleranzfenster.
Wenn der Zustand der Steuerung falsch ist, unterteilen Sie das Problem in drei Ebenen. Testen Sie zuerst die Schalterkontakte im spannungslosen Zustand. Überprüfen Sie als Nächstes den Leiter und den Eingaangszustand an der Steuerung. Überprüfen Sie schließlich die Programmlogik und den Ausgangsstatus. Diese Reihenfolge verhindert das Ersetzen eines intakten Schalters, wenn das eigentliche Problem in der Ausrichtung, der Verkabelung oder einer invertierten Logik liegt.
Häufige Fehler
- Auswahl nach Gehäuseaussehen anstelle der vollständigen Teilenummer.
- Verwechslung eines Arbeits-Verfahrwegs mit einer sicherheitsgerichteten Schutzfunktion.
- Unter Vernachlässigung von Anhalteweg, Spiel, Toleranz und Verschleiß.
- Anwendung einer Stromstärke auf eine nicht unterstützte Spannung oder Lastart.
- Verwendung des Stellantriebs oder des Gehäuses als harter mechanischer Anschlag.
- Montage auf einer flexiblen Halterung, die den Betriebspunkt verändert.
- Das Testen der Betätigung, jedoch nicht des Auslösens, des Zurücksetzens und des Fehlerverhaltens.
OEM-Anfrage-Checkliste
Eine wirksame Preisanfrage (RFQ) nennt die Gerätefunktion, die Zielbewegung und -geschwindigkeit, den Normal- und Betätigungszustand, das erforderliche Betriebsfenster, den zulässigen Überhub, die Präferenz für den Aktor, die Montagezeichnung, die elektrische Last, die Kabel- oder Anschlussart, die Umgebung, die erwarteten Schaltspiele, die Stückzahl, den Zielmarkt und die Validierungsmethode. Fordern Sie den Lieferanten auf, eine vollständige Teilenummer und eine kontrollierte Zeichnung mit markierten Abweichungen einzureichen.
Die Musterfreigabe sollte kritische Maße, den Kontaktstatus, Kraft und Weg, sofern relevant, die Umweltprüfung und die Wiederholbarkeit in der realen Halterung umfassen. Definieren Sie Produktionsprüfungen, Rückverfolgbarkeit und Änderungsmitteilungen vor der Serienbestellung. Dies verwandelt ein akzeptables Muster in eine wiederholbare Lieferanforderung.
Verwandte LEMA-Ressourcen
Überprüfen Sie die LEMA-Endschalterbereich und die WL-Serie Universalgrenzwertschalter. Fahren Sie fort mit Auswahlleitfaden für SPDT-Grenzschalter, Anwendungsleitfaden für Rollenendschalter und Leitfaden zur Beschaffung von Endschaltern für angrenzende Design- und Einkaufsfragen.

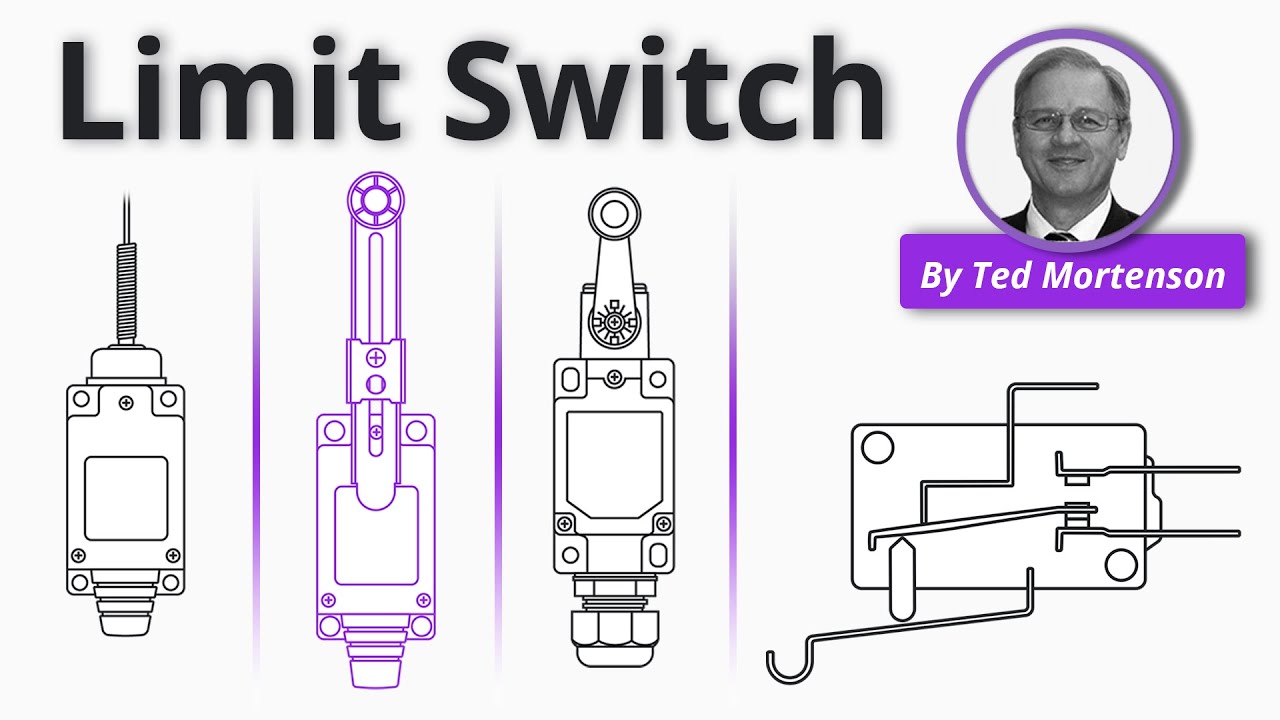

Video: Funktionsweise von Endschaltern
RealPars bietet eine neutrale visuelle Erklärung des mechanischen und elektrischen Funktionsprinzips. Es handelt sich um eine ergänzende Schulung, die die ausgewählte Produktzeichnung oder Maschinenanleitung nicht ersetzt.
Häufig gestellte Fragen
Was ist der Hauptzweck eines Hubbegrenzungsschalters?
Sein Hauptzweck besteht darin, eine definierte mechanische Position in einen diskreten elektrischen Zustand umzuwandeln, den ein Steuerungssystem nutzen kann. Die genaue Maschinenreaktion wird durch das gesamte Steuerungsdesign bestimmt.
Kann ein Endschalter als mechanischer Anschlag verwendet werden?
Normalerweise nein. Der Bewegungsmechanismus sollte bei Bedarf einen separaten mechanischen Anschlag haben. Der Schalterbetätiger benötigt ausreichend Hub, um zuverlässig zu schalten, ohne gequetscht zu werden oder Stoßbelastungen ausgesetzt zu werden, die über seine dokumentierten Grenzen hinausgehen.
Wie werden Schließer- und Öffnerkontakte ausgewählt?
Wählen Sie die Kontaktlogik aus den vom Controller geforderten Normal-, Betätigungs- und Störungszuständen aus. Bestätigen Sie COM, NO und NC auf der genauen Modellzeichnung und überprüfen Sie beide Zustände mit einem stromlosen Durchgangsprüfungstest.
Welche Informationen gehören in die Angebotsanfrage?
Schließen Sie das erkannte Ereignis, die Zielbewegung und -geschwindigkeit, das Betätigungsglied, die Betriebs- und Auslöseposition, den Nachlauf, die elektrische Last, die Umgebung, die Montagezeichnung, das Kabel oder die Klemmen, die Menge und die erforderliche Validierung ein.
Bildet ein Standard-Endschalter eine Sicherheitsfunktion?
Nicht von sich aus. Eine Sicherheitsfunktion erfordert eine geeignete Architektur, Komponenten, Diagnose, Risikobeurteilung und Validierung für die Maschine und die geltenden Anforderungen.
Fazit
Eine zuverlässige Anwendung eines Hubbegrenzungsschalters verbindet das reale Maschinenereignis mit einem geeigneten Aktor, einer reproduzierbaren Montage, einer verifizierten Kontaktlogik und einer kontrollierten Inbetriebsetzung. Definieren Sie die gesamte Toleranz- und Stoppgrenze, testen Sie sowohl die Betätigung als auch das Zurücksetzen und bewahren Sie die akzeptierte Zeichnung und Einrichtung auf. Wo die Funktion die Personensicherheit oder das Hubrisiko betrifft, bestimmen das Gesamtsystem und die geltenden Anforderungen – nicht der Schalter allein – den finalen Entwurf.
