Ein Endschalter wird verwendet, um zu erkennen, wenn ein sich bewegendes Maschinenteil eine definierte Position erreicht, und ein diskretes elektrisches Signal an einen Steuerkreis zu senden. Zu den häufigsten Anwendungen gehören die Endlagenerkennung, die Überwachung der Tür- oder Schutzhaubenposition, die Erkennung von Fördergut, die Bestätigung von Taktschritten, die Ventilpositionsrückmeldung und die Ablaufsteuerung. Das Gerät misst keinen kontinuierlichen Weg; sein Betätiger ändert nach einer physischen Bewegung den Schastausgangszustand (Schaltzustand). Die korrekte Auswahl hängt von der Zielbewegung, der Betätigergeometrie, den Schalt- und Rückschaltpunkten, dem Nachlauf (Überweg), der Kontaktlogik, der elektrischen Last, der Umgebung und den Montagetoleranzen ab. Es darf nicht davon ausgegangen werden, dass ein Standard-Endschalter eine Sicherheitsfunktion erfüllt, es sei denn, das gesamte Sicherheitssystem ist für diesen Zweck ausgelegt und validiert.
Wo werden Endschalter eingesetzt?
An Förderbändern kann ein Rollenhebel bestätigen, dass ein Warenträger oder ein Paket einen Übergabepunkt erreicht hat. An Werkzeugmaschinen kann ein Stößel oder eine Rolle melden, dass sich ein Schlitten in der Grundstellung oder an einer Verfahrbegrenzung befindet. An Türen und Abdeckungen kann das Signal einer Steuerung mitteilen, ob ein bewegliches Element geschlossen ist. Ventile, Klappen und Materialtransportmechanismen nutzen Schalter, um vollständig geöffnete, vollständig geschlossene oder Zwischenpositionen zu bestätigen. Verpackungs- und Montageaschinen verwenden sie, um zu überprüfen, ob ein Mechanismus einen Schritt abgeschlossen hat, bevor der nächste beginnt.
Derselbe physikalische Vorgang kann unterschiedlichen Steuerungszwecken dienen. Ein Startsignal legt einen Referenzwert fest, ein Endlagensignal verhindert eine befohlene Bewegung über einen Arbeitsbereich hinaus und ein Anwesenheitssignal bestätigt, dass ein Objekt angekommen ist. Schreiben Sie den Zweck in einfacher Sprache auf, bevor Sie die Hardware auswählen, da die erforderliche Wiederholgenauigkeit, Ansprechzeit, das Ausfallverhalten und die Steuerungslogik unterschiedlich sind.
Wie funktioniert der Schaltmechanismus?

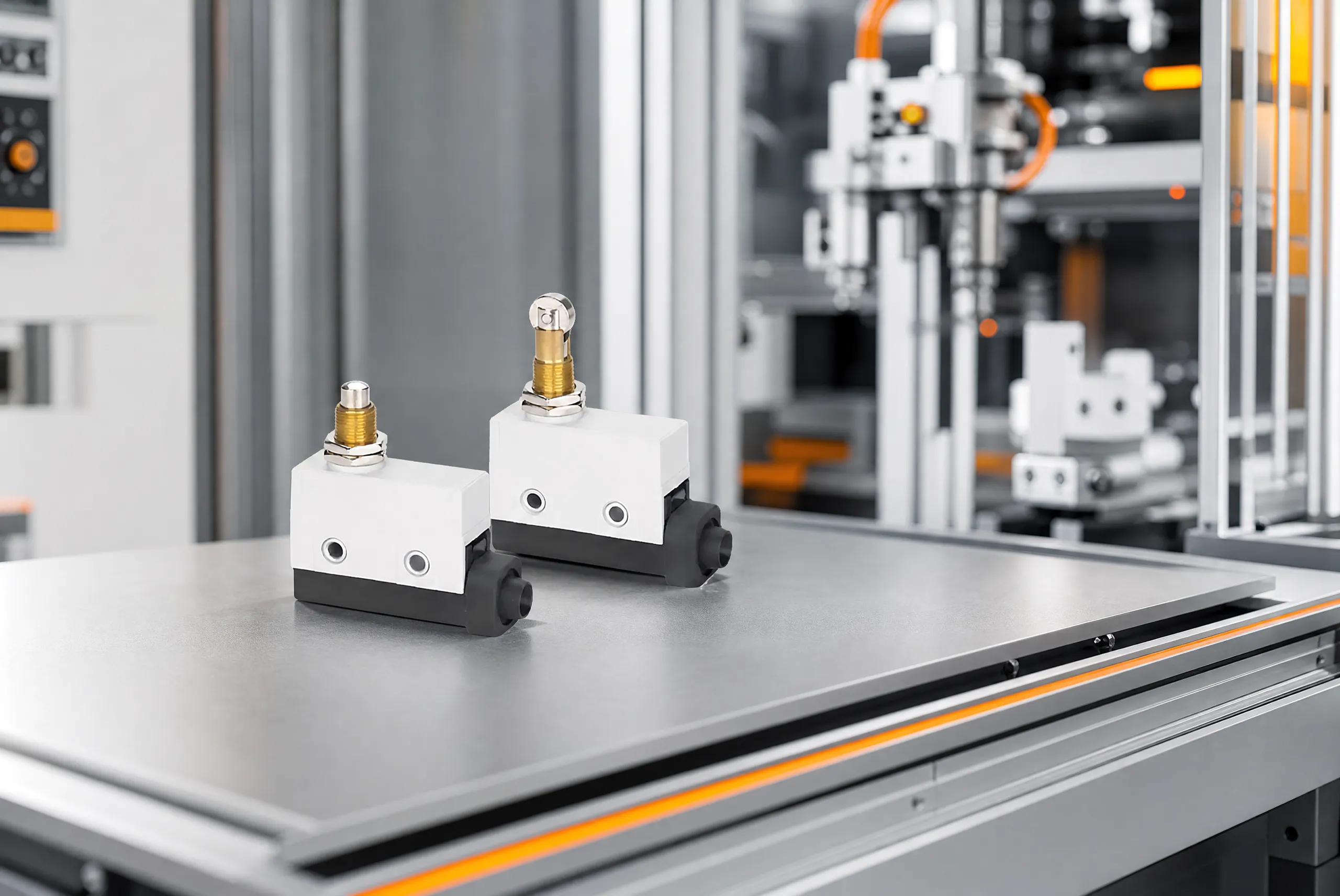

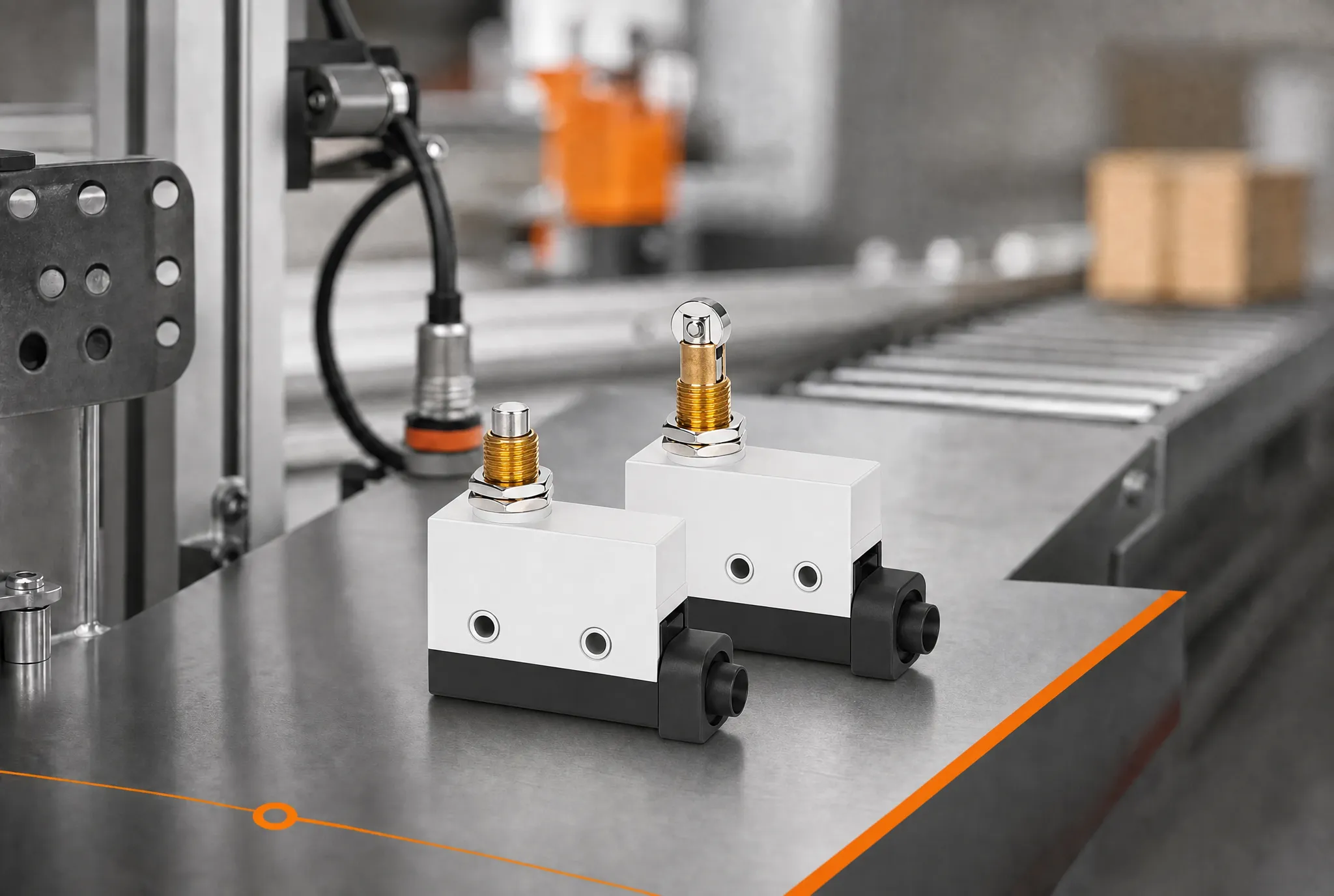

Das Zielobjekt berührt einen Stößel, Hebel, eine Rolle, Stange oder Nocken. Der mechanische Weg wird auf einen internen Schnapp- oder Schaltmechanismus übertragen, der einen oder mehreren elektrische Kontakte ändert. Der Schaltpunkt ist der Punkt, an dem der Kontakt zum ersten Mal den Zustand wechselt. Der Rückschaltpunkt ist der Punkt, an dem er in den Ursprungszustand zurückkehrt, wenn sich das Zielobjekt entfernt. Die Differenz zwischen diesen Positionen hilft, instabiles Schalten zu verhindern, muss jedoch in die Maschinentoleranzberechnung einbezogen werden.
Der Antrieb sollte sich in der von dem ausgewählten Modell unterstützten Richtung und Geschwindigkeit nähern. Ein Rollenhebel kann eine Schwenkbewegung ausgleichen, während ein direkter Stößel normalerweise eine kontrollierte axiale Bewegung erfordert. Ein langer Hebel verändert Kraft- und Hubverhältnisse. Gehen Sie niemals davon aus, dass ein an einem ähnlichen Gehäuse angebrachter Antrieb dieselbe zulässige Kraft, denselben zulässigen Winkel oder denselben Nachlauf aufweist.
Anwendungs- und Auswahltabelle
| Anwendung | Erkanntes Ereignis | Typisches Problem mit dem Stellantrieb |
|---|---|---|
| Förderband | Produkt oder Träger erreicht eine Station | Zielgeschwindigkeit, Winkel und Walzenverschleiß |
| Maschinenachse | Schieber erreicht Start- oder Endposition | Anhalteweg und Überweg |
| Tür oder Abdeckung | Das bewegliche Paneel erreicht die geschlossene Position | Ausrichtung, Manipulation und Rücksetztoleranz |
| Ventil oder Klappe | Der Mechanismus erreicht den geöffneten oder geschlossenen Zustand. | Nockenprofil und Flankenspiel |
| Verpackungskreislauf | Der Mechanismus führt einen Ablaufschritt aus | Wiederholbarkeit und Kontamination |
Diese Entscheidungstabelle ist qualitativ, da Betriebsgrenzen aus der genauen Modellzeichnung und der Gerätedokumentation stammen müssen. Lehnen Sie jedes vorgeschlagene Bauteil ab, dessen Stellantrieb, Kontaktanordnung, Umweltgrenze oder Maßschnittstelle unklar bleibt.
Schaltpunkt, Rückschaltpunkt und Nachlaufweg
Beginnen Sie mit den frühesten und spätesten vom Gerät zugelassenen Zielpositionen. Addieren Sie Zielabweichung, Halterungstoleranz, Stellantriebsabweichung, strukturelle Durchbiegung, Verschleiß und Anhalteweg. Der Schalter muss vor dem unzulässigen Zustand schalten und gleichzeitig genügend zusätzlichen Weg für eine zuverlässige Betätigung behalten. In der entgegengesetzten Richtung muss er mit ausreichendem Abstand auslösen, anstatt am Übergangspunkt zu verweilen.
Testen Sie langsame und normale Ansätze, da dynamische Durchbiegung und Anhalteweg das Ergebnis verändern können. Verwenden Sie den Weichkörper nicht als Zielstopp. Wenn sich der Mechanismus nach dem Kontakt weiterbewegen kann, sorgen Sie für einen kontrollierten Nachlauf und einen separaten Stopp, der dem Gerätedesign entspricht.
Kontaktschaltkreis und elektrische Last
Viele industrielle Endschalter verfügen über die Anschlüsse COM, Schließer und Öffner. “Normal” bezieht sich auf den definierten unbetätigten Zustand, nicht auf den üblichen Betriebszustand der Maschine. Verfolgen Sie das Schaltbild für das genaue Bauteil und prüfen Sie die Durchgängigkeit vor dem Einschalten. Legen Sie fest, wie die Steuerung einen unterbrochenen Leiter interpretieren soll, denn ein Kabelbruch kann wie ein unbetätigter Schließer- oder ein betätigter Öffnerstromkreis wirken.
Bestätigen Sie Spannung, AC oder DC, ohmsche oder induktive Last, Einschaltstrom, Schalthäufigkeit und Eignung für Kleinzelldaten. Eine Nennstromangabe auf dem Typenschild ist nicht auf jede Last übertragbar. Verwenden Sie bei Bedarf ein Koppelrelais oder eine geeignete Eingangschaltkreistechnik und stimmen Sie die Entstörung mit dem Steuerungsexperten ab.
Montage, Ausrichtung und Umweltprüfung
Ein steifer Halter ist für eine wiederholbare Positionserfassung unerlässlich. Zeichnen Sie die Lochpositionen, die Ausrichtung, die Befestigungsteile, den Verstellbereich und die Anzugsmethode auf. Das Ziel sollte die beabsichtigte Aktuatoroberfläche ohne Seitenlast, harte Stöße oder Reibung berühren. Lassen Sie Platz für Kabelbiegungen, Verschraubungszugang, Anschlussprüfung und zukünftigen Austausch.
Beschreiben Sie Staub, Öl, Späne, Wasser, Reinigungschemikalien, Temperatur, Vibration und Witterungseinflüsse im Freien. Eine Gehäuseschutzart gilt nur unter den angegebenen Installationsbedingungen. Kabeleinführung, Gehäusedichtungen, Leitungen, Montageschäden und Wartungspraktiken beeinflussen das montierte Ergebnis. Inspizieren Sie die gesamte Installation, anstatt sich auf einen Katalogcode zu verlassen.
Installations- und Inbetriebnahmeprozess
- Befolgen Sie das Verfahren zur Kontrolle gefährlicher Energien der Anlage und stellen Sie einen sicheren Zustand sicher.
- Vergleichen Sie Modell, Stellantrieb, Klemmenplan und Zeichnungsrevision mit dem genehmigten Datensatz.
- Prüfen Sie die Halterung, das Ziel, die Befestigungselemente, die Kabeleinführung und den verfügbaren Verfahrweg.
- Montieren und richten Sie den Schalter verzerrungsfrei und ohne Stößelvorspannung über die beabsichtigte Einstellung hinaus aus.
- Die Verdrahtung mit kontrollierter Abisolierlänge, Isolationsabstand und Zugentlastung konfektionieren.
- Kontaktzustand und -übergang ohne Strom über die gesamte mechanische Bewegung prüfen.
- Überprüfen Sie die Regleranzeige und testen Sie anschließend das Maschinenverhalten bei reduzierter Geschwindigkeit und kontrolliertem Risiko.
- Erfassen Sie den akzeptierten Schaltpunkt, den Rückschaltpunkt, das Endspiel und die Prüfmethode.
Das OSHA-Leitfaden zu gefährlichen Energien erklärt die Notwendigkeit eines etablierten Energie-Kontrollprogramms bei Wartungsarbeiten. Einführung in die Maschineneinhausung der OSHA bietet Kontext für Gefahren im Zusammenhang mit beweglichen Maschinen. Für Hebezeuge überprüfen OSHA 1910.179 zusammen mit den Anweisungen des Geräteherstellers und den am Installationsort geltenden Anforderungen.
Inspektion und Fehlersuche
Bei der Inspektion sollte nicht nur geprüft werden, ob die Maschine einmal gestoppt hat. Überprüfen Sie lose Befestigungen, verbogene Hebel, abgenutzte Rollen, klammernde Kolben, gerissene Gehäuse, beschädigte Dichtungen, Kabelzug und Verschmutzung. Bewegen Sie den Mechanismus über den gesamten zulässigen Verfahrweg und bestätigen Sie sowohl die Betätigung als auch das Zurücksetzen. Vergleichen Sie die Auslöseposition mit dem dokumentierten Toleranzfenster.
Wenn der Zustand der Steuerung falsch ist, unterteilen Sie das Problem in drei Ebenen. Testen Sie zuerst die Schalterkontakte im spannungslosen Zustand. Überprüfen Sie als Nächstes den Leiter und den Eingaangszustand an der Steuerung. Überprüfen Sie schließlich die Programmlogik und den Ausgangsstatus. Diese Reihenfolge verhindert das Ersetzen eines intakten Schalters, wenn das eigentliche Problem in der Ausrichtung, der Verkabelung oder einer invertierten Logik liegt.
Häufige Fehler
- Auswahl nach Gehäuseaussehen anstelle der vollständigen Teilenummer.
- Verwechslung eines Arbeits-Verfahrwegs mit einer sicherheitsgerichteten Schutzfunktion.
- Unter Vernachlässigung von Anhalteweg, Spiel, Toleranz und Verschleiß.
- Anwendung einer Stromstärke auf eine nicht unterstützte Spannung oder Lastart.
- Verwendung des Stellantriebs oder des Gehäuses als harter mechanischer Anschlag.
- Montage auf einer flexiblen Halterung, die den Betriebspunkt verändert.
- Das Testen der Betätigung, jedoch nicht des Auslösens, des Zurücksetzens und des Fehlerverhaltens.
OEM-Anfrage-Checkliste
Eine wirksame Preisanfrage (RFQ) nennt die Gerätefunktion, die Zielbewegung und -geschwindigkeit, den Normal- und Betätigungszustand, das erforderliche Betriebsfenster, den zulässigen Überhub, die Präferenz für den Aktor, die Montagezeichnung, die elektrische Last, die Kabel- oder Anschlussart, die Umgebung, die erwarteten Schaltspiele, die Stückzahl, den Zielmarkt und die Validierungsmethode. Fordern Sie den Lieferanten auf, eine vollständige Teilenummer und eine kontrollierte Zeichnung mit markierten Abweichungen einzureichen.
Die Musterfreigabe sollte kritische Maße, den Kontaktstatus, Kraft und Weg, sofern relevant, die Umweltprüfung und die Wiederholbarkeit in der realen Halterung umfassen. Definieren Sie Produktionsprüfungen, Rückverfolgbarkeit und Änderungsmitteilungen vor der Serienbestellung. Dies verwandelt ein akzeptables Muster in eine wiederholbare Lieferanforderung.
Verwandte LEMA-Ressourcen
Überprüfen Sie die LEMA-Endschalterbereich und die WL-Serie Universalgrenzwertschalter. Fahren Sie fort mit Auswahlleitfaden für SPDT-Grenzschalter, Anwendungsleitfaden für Rollenendschalter und Leitfaden zur Beschaffung von Endschaltern für angrenzende Design- und Einkaufsfragen.
Video: Funktionsweise von Endschaltern
RealPars bietet eine neutrale visuelle Erklärung des mechanischen und elektrischen Funktionsprinzips. Es handelt sich um eine ergänzende Schulung, die die ausgewählte Produktzeichnung oder Maschinenanleitung nicht ersetzt.
Häufig gestellte Fragen
Was ist der Hauptzweck eines Endschalters, wofür wird er verwendet?
Sein Hauptzweck besteht darin, eine definierte mechanische Position in einen diskreten elektrischen Zustand umzuwandeln, den ein Steuerungssystem nutzen kann. Die genaue Maschinenreaktion wird durch das gesamte Steuerungsdesign bestimmt.
Kann ein Endschalter als mechanischer Anschlag verwendet werden?
Normalerweise nein. Der Bewegungsmechanismus sollte bei Bedarf einen separaten mechanischen Anschlag haben. Der Schalterbetätiger benötigt ausreichend Hub, um zuverlässig zu schalten, ohne gequetscht zu werden oder Stoßbelastungen ausgesetzt zu werden, die über seine dokumentierten Grenzen hinausgehen.
Wie werden Schließer- und Öffnerkontakte ausgewählt?
Wählen Sie die Kontaktlogik aus den vom Controller geforderten Normal-, Betätigungs- und Störungszuständen aus. Bestätigen Sie COM, NO und NC auf der genauen Modellzeichnung und überprüfen Sie beide Zustände mit einem stromlosen Durchgangsprüfungstest.
Welche Informationen gehören in die Angebotsanfrage?
Schließen Sie das erkannte Ereignis, die Zielbewegung und -geschwindigkeit, das Betätigungsglied, die Betriebs- und Auslöseposition, den Nachlauf, die elektrische Last, die Umgebung, die Montagezeichnung, das Kabel oder die Klemmen, die Menge und die erforderliche Validierung ein.
Bildet ein Standard-Endschalter eine Sicherheitsfunktion?
Nicht von sich aus. Eine Sicherheitsfunktion erfordert eine geeignete Architektur, Komponenten, Diagnose, Risikobeurteilung und Validierung für die Maschine und die geltenden Anforderungen.
Fazit
Ein zuverlässiger Endschalter, der für eine Anwendung eingesetzt wird, verbindet das reale Maschinenereignis mit einem geeigneten Aktor, einer repetitiven Montage, einer verifizierten Kontaktlogik und einer kontrollierten Inbetriebnahme. Definieren Sie die gesamte Toleranz und Stoppgrenze, testen Sie sowohl die Betätigung als auch das Zurücksetzen und bewahren Sie die akzeptierte Zeichnung und Einrichtung auf. Wo die Funktion die Personensicherheit oder ein Hubrisiko betrifft, bestimmen das Gesamtsystem und die geltenden Anforderungen – nicht der Schalter allein – den finalen Entwurf.
